類型

名稱

應用範圍

應用舉例

尺寸範圍

适用溫度

螺栓強度取決于尺寸

表面處理

備注

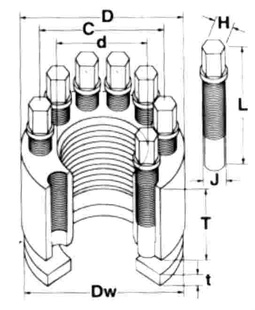

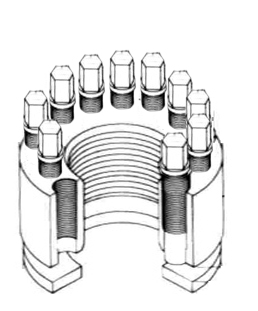

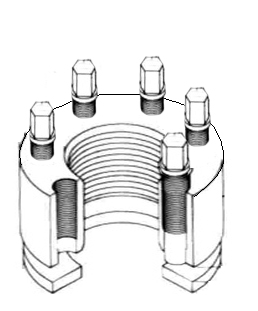

TOP-LOCK®标準螺母型張緊器

用于替代标準螺母

在有需要的行業的螺栓連接應用

M16-M160

-50°F to 500°F

450 to 700N/m ㎡ 60 to 100Ksi

可按要求處理

相應配套SB8系列螺栓型張緊器

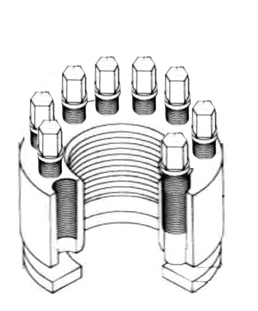

TOP-LOCK®高強螺母型張緊器

高預緊力用于8級螺栓/螺杆上

與MSB使用環境相似，但強度更高

M16-M160

-50°F to 500°F*

500 to 900N/m ㎡ 70 to 130Ksi

可按要求處理

相應配套SB12系列螺栓型張緊器

TOP-LOCK®超高強螺母型張緊器

适用于超高強負載

——

M16-M160

-50°F to 500°F

——

可按要求處理

——

TOP-LOCK®緊湊型螺母型張緊器

适用于高度受限環境

高度受限 a.液壓缸 b.軸支架 c.活塞連接 d.底座

M16-M160

-50°F to 500°F

250 to 400N/m ㎡ 35 to 60Ksi

可按要求處理

——

TOP-LOCK®壓延電機螺母型張緊器

适用于600或800系列壓延電機的聯軸器和剎車輪

——

M16-M160

-50°F to 500°F

——

可按要求處理

——

TOP-LOCK®軸承鎖緊螺母型張緊器

适用于直接替代AN系列軸承鎖緊螺母

——

AN6-AN950
可提供公制尺寸

-50°F to 500°F

——

可按要求處理

——

TOP-LOCK®埋頭螺母型張緊器

适用于頂推螺栓需要保護環境

——

M16-M160

-50°F to 500°F

——

可按要求處理

——

TOP-LOCK®螺杆

可提供各種材料

——

按要求特制

-423°F to 1400F

——

可按要求處理

——

TOP-LOCK®十字頭鎖緊螺母

往複式壓縮機十字頭連接

——

按要求特制

-50°F to 500°F

——

可按要求處理

——

TOP-LOCK®活塞鎖緊螺母

活塞杆與活塞連接

——

M16-M160

根據材料而定

——

可按要求處理

——

TOP-LOCK®測力器

檢測螺栓負載

——

按要求特制

根據材料而定

——

可按要求處理

——

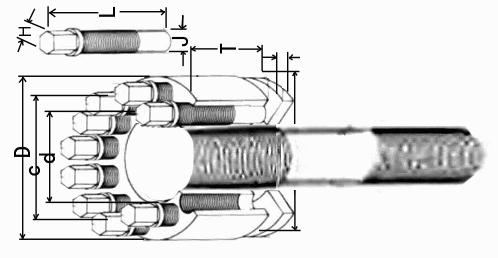

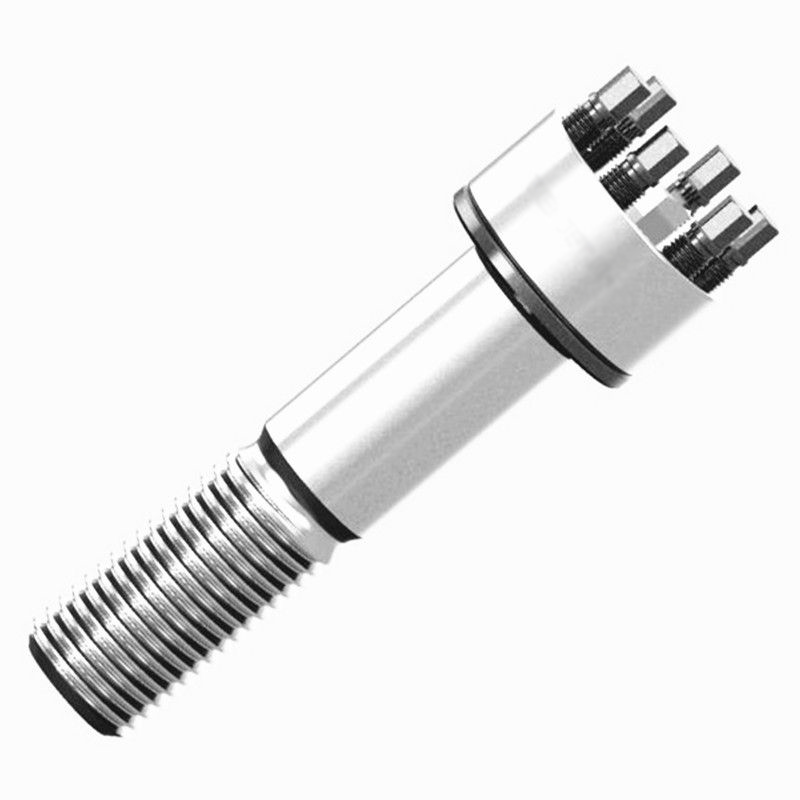

TOP-LOCK®螺栓型張緊器

替代5級和B7級螺栓

苛刻行業的螺栓連接

M16-M160

-50°F to 500°F

400 to 650N/m ㎡ 60 to 95Ksi

可按要求處理

相應配套MSB系列螺母型張緊器

TOP-LOCK®高強度螺栓型張緊器

替代8級高強度螺栓

與SB8相似，但強度更高

M20-M90

-50°F to 500°F

500 to 850N/m ㎡ 70 to 125Ksi

可按要求處理

相應配套MSG系列螺母型張緊器

TOP-LOCK®超強螺栓型張緊器

使用稀有材料制作的目前世界上強度最高的螺栓

——

按要求特制

根據材料而定

——

可按要求處理

——

SSJX

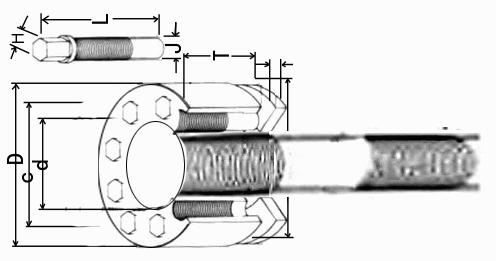

TOP-LOCK®埋頭螺栓型張緊器

埋頭超級螺栓用于沉孔

使用場合：a.齒輪箱 b.高爐 c.礦山機械 d.齒輪機
架/機座 e.密封法蘭 f.風洞 g.機床 h.壓鐵機

M16-M160

-50°F to 500°F

——

可按要求處理

——

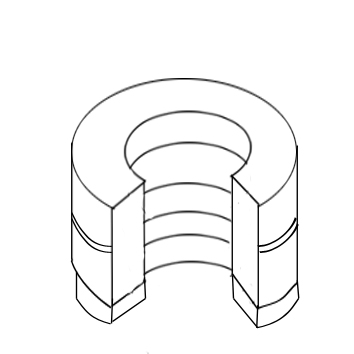

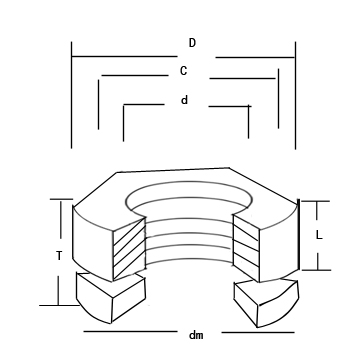

TOP-LOCK®柔性螺母型張緊器

釋放應力避免應力集中解決螺母鎖死問題

彈性伸縮螺母在通孔的應用。增加了螺栓連接件的彈
性。強烈推廣應用在夾緊長度短的工況。

M20-M160

-50°F to 500°F

450 to 700N/m ㎡ 60 to 100Ksi

可按要求處理

與MSB系列螺母型張緊器或SB8
系列螺栓型張緊器配合使用

TOP-LOCK®高強度柔性螺母

适用于超高應力水平

與SX8相似，但強度更強。

M20-M160

-150°F to 500°F*

500 to 900N/m ㎡ 70 to 130Ksi

可按要求處理

與MSG系列螺母型張緊器或SB12系列螺栓型張緊器配合使用

TOP-LOCK®中溫螺母型張緊器

可直接替代B7級螺栓或螺母

大螺柱：例如a.鍋爐給水泵 b.鍋爐循環泵
c.反應器 d.熱交換器

M20-M125

-50°F to 650°F

310N/m ㎡ 45kis基于壓墻面及AS

可按要求處理

TOP-LOCK®中溫螺母型張緊器

中溫超級螺母，特點：頂推螺釘數量少

M24-M160

-50°F to 650°F

可按要求處理

TOP-LOCK®中溫螺母型張緊器

瘦高型中溫超級螺母适合安裝空間受限位置

a.分形勢 b.汽輪機 c.發動機 d.泵 e.壓縮機

M24-M100

-50°F to 650°F

310N/m ㎡ 45kis基于壓墻面及AS

可按要求處理

應用于直徑有限空間的應用

TOP-LOCK®高溫防腐型

适用于空間受限位置

——

M16-M160

-423°F to 1200F*

——

可按要求處理

——

TOP-LOCK®高溫防腐型

适用于高溫環境使用

——

M24-M160

-423°F to 1200F*

——

可按要求處理

——

TOP-LOCK®不鏽鋼防腐型

适用于高溫、防腐、防磁環境使用

——

M16-M160

-423°F to 1200F*

——

可按要求處理

——

高溫螺栓系統

TOP-LOCK®電廠專用

适用于閥門、蒸汽法蘭、汽輪機連接

——

按要求特制

to1.200°F

——

可按要求處理

——

核電系列

TOP-LOCK®核電專用

閥門、泵、加熱器、法蘭等連接

——

按要求特制

to650°F

——

可按要求處理

——

鎳銅合金

TOP-LOCK®海軍專用

适用于軍艦及海水使用環境

——

按要求特制

——

可按要求處理

——

防腐型

TOP-LOCK®特殊材料

适用于潮濕及化工腐蝕環境

——

按要求特制

适合材料

——

可按要求處理

——

EB型

TOP-LOCK®膨脹螺栓

直接替代聯軸器緊配螺栓

——

按要求特制

适合材料

——

可按要求處理

——

工具

TOP-LOCK®專用工具

專用扭矩扳手及套筒

——

按要求特制

N/A

——

可按要求處理

——

潤滑劑

TOP-LOCK®專用潤滑劑

JL-G和JL-M潤滑劑

——

N/A

1200°F,650°F

——

可按要求處理

——

端帽

TOP-LOCK®端帽

塑料端冒

——

按要求特制

——

可按要求處理

——

備注：以上是常規型号。此外，TOP-LOCK®提供更加廣泛地設計和防松解決方案，包括其他特殊材質和設計，可應用于條件更加
苛刻的特殊工況環境，如有需要請咨詢我們TOP-LOCK®中國區技術服務部。TOP-LOCK®中國區技術支持：0411-86800996.
